科图|医院设计-医院物流传输系统

发布时间:2022/07/20


医院物资运输的要求



静脉配置中心:输液袋

住院药房:注射剂、药品

手术室-中心供应:一次性器械,无菌辅料包等

检验科:检验样本

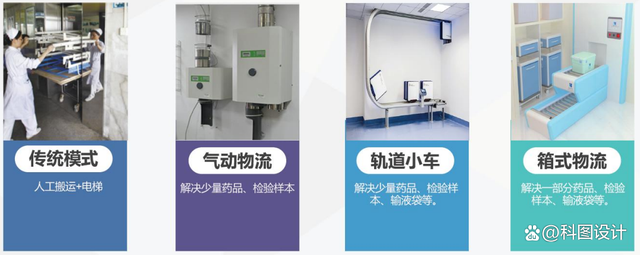

医疗物资运送的现状:


以某家1000床位三甲医院为例。该医院住院楼共有25个病区,每病区40床位,5~16楼为住院病区;1楼有中心药房与PIVAS,2楼检验实验室,消毒供应中心;3~4楼为住院手术室,共30间,内配置有无菌库房、药品库、耗材库等。

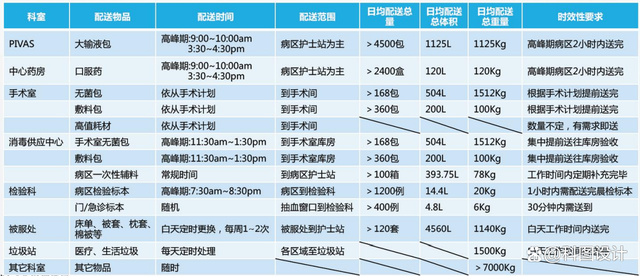

其每天物流工作量如下:

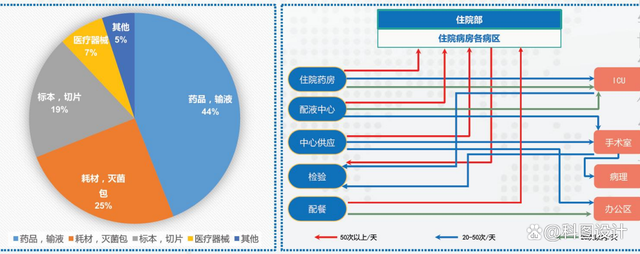

以某家1000床位三甲医院为例。所要运输的物品包括药品,输液,耗材,灭菌包,标本,切片,医疗器械,其他各占医院物流的百分比。

各个门诊科室之间的物品输送次数分析如下:

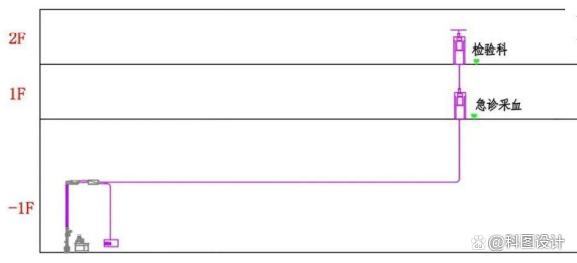

气 动 物 流

主要特点

适合单一科室的物品快递发送;

传输瓶的传输速度快,达到5-8米/秒载重量5~8公斤;

适合小件少量物品的快速传输。



相应难题

传送物品的体积小,重量轻

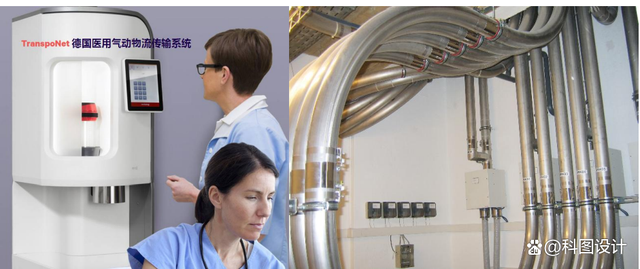

TranspoNet 运用


检验科:血液标本、各种化验样本、化验单等

护士站:血液标本、药品、大输液、病历报告等

药房:处方药、静脉输液等

手术室:血液标本、小型手术器械、清洁敷料等

病理科:病理组织及相关报告

中心供应:小型手术器械、导管、清洁敷料等

门急诊:血液标本、药品等

放射科:X光片等

行政部门:各种单据及文档

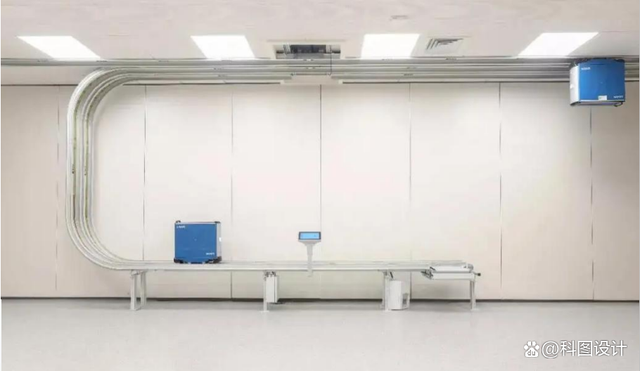

轨 道 物 流

主要特点

可实现点对点传输安装空间灵活5~30KG载重量。


相应难题

建筑空间占据大,建筑设计必须预留足够的通道间距与使用平台投资成本很高;

速度慢,不宜传递动脉血等时效性强的物品系统布点难干满足各职能部门的需要扩展工程量大,售后维护费用较高安全系数要求严格;

病区护士站:送检标本、药品、输液、医用敷料、一次性无菌用品、小型治疗包等。


中心药房:药品;

静脉药物配置中心:输液;

检验中心:检验标本;

中心供应室:无菌器材、清洁敷料、一次性无菌用品;

手术室:消毒包、器械包、一次性无菌用品、药品、输液、手术室专用清洁和消毒溶剂、切片等;

其他:被服、餐饮等后勤物资。

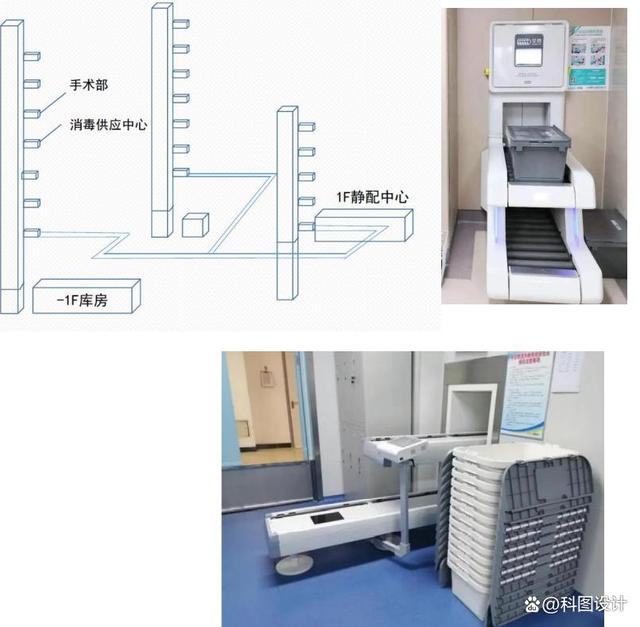

全 自 动 箱 式 物 流

主要特点

单箱载重量可达50KG;

可以连续传输,效率1000箱/每小时运输过程载体状态始终保持水平多种载体,满足不同科室运输要求;

能很好的解决大批量物资集中传输的问题。


相应难题

提前设计、预埋,安装环境要求配套系统扩展工程相应复杂

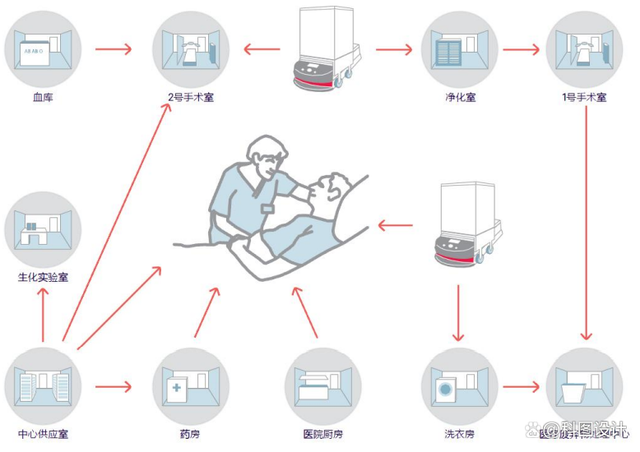

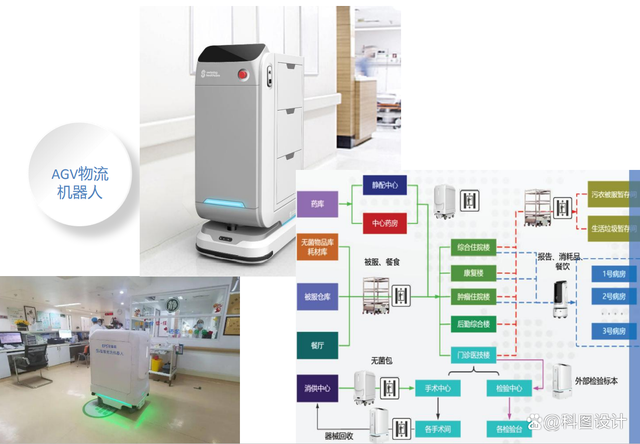

AGV 物 流 机 器 人


载 重 机 器 人

无菌用品

将无菌耗材运送至各手术室,同时将医疗废弃物运回处理中心进行后续操作。

医疗废弃物处理

将废料(一般、可回收和医疗废弃)从各区域运至集中处置场所。

洗衣房

向各楼层病房运输洁净的被服,同时将脏被服集中运回。

餐饮服务

运输食物到病房,及时提供热餐,并将脏碗盘运回厨房。

一般医用物品

将散装物料从装卸区域运至中心供应室,并根据需要重新分配到病房楼层。

血袋及生化实验室/检验科设备将血袋批量运送到手术室,或将设备从中心供应室运送检验科。

药品

将散装药品安全运送至各药房,或使用安全储存将每天的用药送至护理楼层。

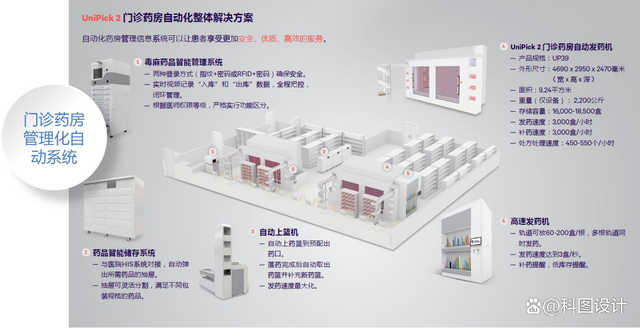

门诊药房管理化自动系统


负压式垃圾被服回收系统


减少设施损坏 运行能耗低;

感染控制,杜绝人员暴露 标准化工作流程;

提高效率,加快垃圾被服运输 为病患和医护人员打造优质的环境;

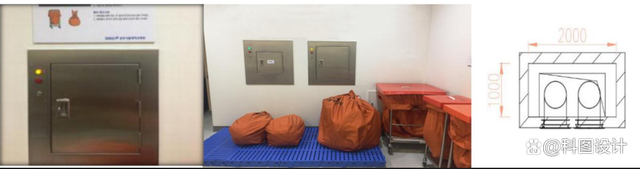

通常在每一层楼均有一个投放门,它们位于多层建筑的同一垂直井道上相关设计要求;

投放口安装于重力竖槽,在每层设置;

投放口井道预留尺寸为2m*1m;

竖槽直径为垃圾500mm,污衣500mm,垂直同心安装,竖槽底部为设备间(8-12m2);

单次处理量约200升,单次清空时间为30秒,每日可多次可重复运行;

通过密封管道网络将院内生活垃圾、污衣被服在几秒内快速运输只集中收集处。
